【初心者向け】電圧レギュレータの概要・種類・使い方まとめ

レギュレータ

  • 用途例:マイコンや各種ICに「正確に3.3V」や「5.0V」を供給したいとき
  • 特徴
    • 能動的に入力電圧変動を検知して制御回路が動作
    • 出力電圧精度(±1%程度)や過電流保護機能を持つ
    • 外付けコンデンサによる安定化と組み合わせて使う

基本的な役割の違い

項目レギュレータコンデンサ
主な役割入力電圧の変動や負荷変動を吸収し、一定の出力電圧を供給する電荷を一時的に蓄えたり放出したりして、回路の電圧変動を緩和する
種類LDO(線形型)、スイッチング型(DC-DC)など電解コンデンサ、セラミックコンデンサ、タンタルなど
動作原理内部に誤差増幅器やスイッチング素子を持つ能動素子金属電極と誘電体の間に電荷を蓄える受動素子

目次

  1. レギュレータとは?概要と役割
  2. 電圧レギュレータの種類
  3. 使い分け&使用シーン
  4. 選定時のチェックポイント
  5. 周辺知識:回路設計のコツ
  6. まとめ

レギュレータとは?概要と役割

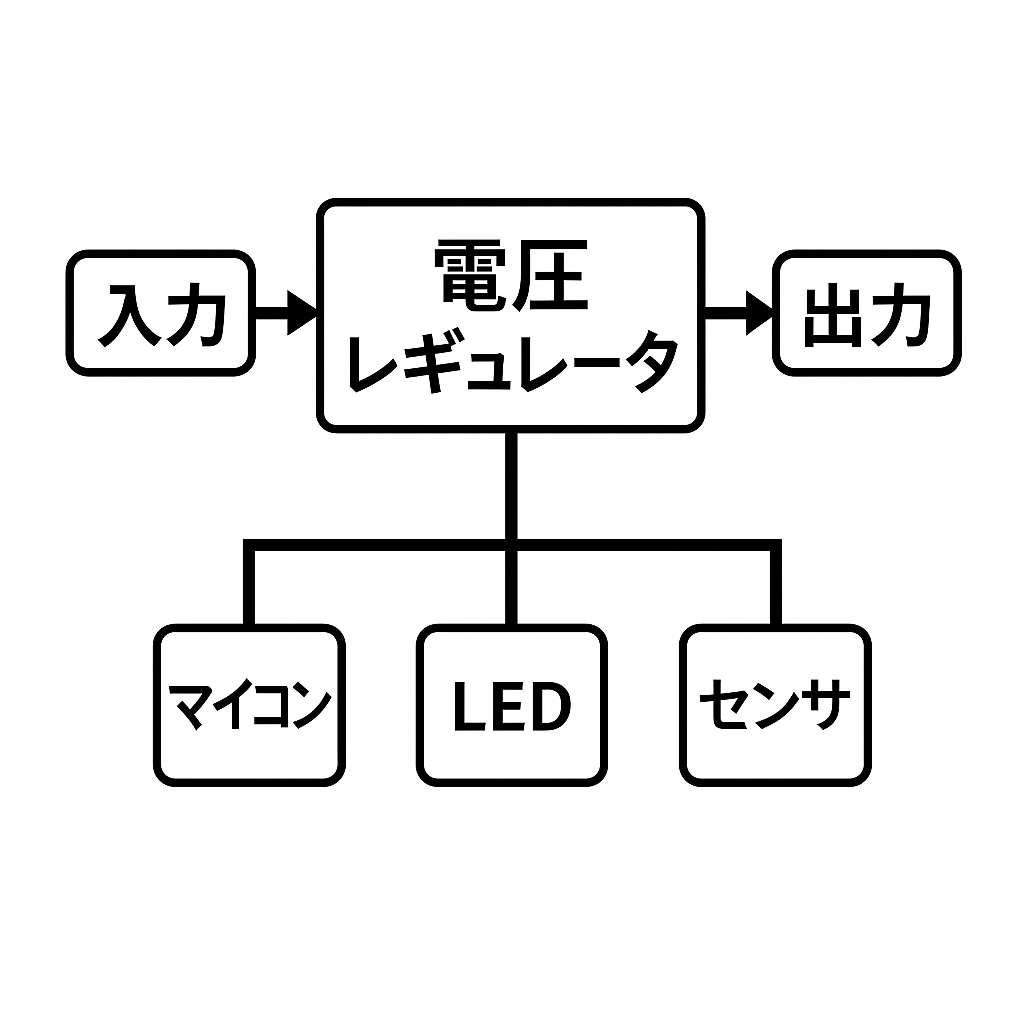

  • レギュレータ(電圧レギュレータ)は、入力される電圧(Vin)の変動や負荷変動があっても、出力電圧(Vout)を一定に保つ電子部品です。
  • マイコンや各種 IC、LED、センサーなど、定格電圧で動作する部品を安定駆動させるのが主な目的。
  • 電源ラインのノイズ除去や過電圧/過電流保護機能を備えた製品も多く、電子回路の信頼性向上に不可欠です。

キーワード:電圧レギュレータ、レギュレータ 基礎、レギュレータ 役割


電圧レギュレータの種類

1. LDO(Low Dropout Regulator)

  • 特徴:入力と出力の電圧差(ドロップアウト電圧)が小さい(数百mV程度)。
  • メリット:シンプルな回路構成・低ノイズ・低リップル。
  • デメリット:変換効率はあまり高くない(Vin–Vout が大きいと消費電力が増える)。
  • 用途例:微小電流のセンサー駆動、ノイズに敏感なアンプ回路など。

2. スイッチングレギュレータ(DC-DCコンバータ)

  • 特徴:コイルやスイッチング素子を使い、電力をオン/オフして変換。
  • メリット:高効率(80~95%)、広い変換比。
  • デメリット:回路が複雑、ノイズ(リップル)対策が必要。
  • 用途例:バッテリー駆動機器、大電流ロード(LED照明、モータ)、ポータブル電源。

3. バック(降圧)/ブースト(昇圧)/バック-ブースト

  • 降圧(バック)
    • Vin > Vout の場合に使用。
    • 例:12V → 5V、5V → 3.3V の変換
  • 昇圧(ブースト)
    • Vin < Vout の場合に使用。
    • 例:3.7V Li-ion → 5V USB 出力
  • バック-ブースト
    • Vin の上下両方をカバー。
    • 例:電池電圧が上下変動する場合の 5V 出力駆動

使い分け&使用シーン

種類特徴おすすめシーン
LDO小ドロップ・低ノイズアナログ回路、微小電流機器
スイッチング高効率・高電流対応DC-DC 電源供給、バッテリー機器
降圧/昇圧/両用用途に合わせて最適化可能バッテリー駆動、USB 電源
  • 低ノイズ重視:オペアンプや高感度センサ → LDO
  • バッテリー長寿命重視:IoT デバイス・ドローン → スイッチング
  • 電圧変動対策:ハイブリッド車の補助電源 → バック-ブースト

選定時のチェックポイント

  1. 入力電圧範囲
    • 最高/最低入力電圧を確認。
  2. 出力電圧精度・リップル
    • 精度 ±1% 以下、リップル電圧 mVp-p 以下を仕様表で要確認。
  3. ドロップアウト電圧(LDO)
    • Vin–Vout が余裕を持てるか。
  4. 効率(η)
    • 消費電力に直結。特にバッテリー駆動では重要。
  5. 過電流/過熱保護
    • 安全機能の有無で信頼性が変わる。
  6. パッケージ・実装
    • 放熱性(熱抵抗θJA)、基板レイアウトの方向性。
  7. 外部部品数
    • コイル・コンデンサの選定を含めた部品点数。

周辺知識:回路設計のコツ

  • 入力/出力側のデカップリングコンデンサ
    • 仕様表推奨値を守り、ESR 特性にも注意。
  • 基板レイアウト
    • 高速スイッチングレギュレータはループ面積を最小化。
  • 熱対策
    • LDO でも大電流時はヒートシンクや放熱パッドの検討を。
  • EMI 対策
    • スイッチング周波数帯域のフィルタ追加やシールド。
  • シミュレーション
    • SPICE などで負荷変動・起動時挙動を事前確認。

まとめ

  • レギュレータは「能動的に一定電圧を作る装置」、
  • コンデンサは「受動的に電荷を蓄えたり放出したりして変動を抑える部品」です。

両者を適切に組み合わせることで、電子回路はノイズに強く、かつ安定した電源供給を実現できます。

  • レギュレータは電子回路の要。用途・性能・周辺知識をおさえて最適選定を。
  • LDO vs スイッチングの長所短所を理解し、目的に応じて使い分けましょう。
  • 設計時はデータシートと基板レイアウト、フィルタリング・放熱対策を徹底することが高信頼性への近道です。
