トランジスタとは?基本概念と役割

トランジスタは「電流や電圧を制御・増幅する半導体素子」で、電子回路の“スイッチ”あるいは“アンプ(増幅器)”として使われます。内部には3つの端子(BJTならベース・コレクタ・エミッタ、MOSFETならゲート・ドレイン・ソース)があり、そこに加わる小さな信号を元に大きな電流の通り道を制御する仕組みです。

まず、増幅動作では、ベース(あるいはゲート)に微小な信号を加えると、コレクタ(ドレイン)―エミッタ(ソース)間の電流が数十倍・数百倍に増え、オーディオやセンサ出力の弱い信号を取り出しやすくします。一方、スイッチング動作では、信号のON/OFFで高速に通電・遮断を行い、デジタル論理回路や電力制御(DC-DCコンバータ、モータドライバなど)の核心を担います。

トランジスタは能動素子のため、電源を必要とし、適切なバイアス回路(各端子にかける直流電圧・電流の設計)が不可欠です。バイアスが正しくないと“オフのまま”または“飽和してしまう”など、狙った動作を得られません。さらに、動作中は発熱するため、消費電力や熱設計も考慮する必要があります。こうした設計ノウハウを身につけることで、トランジスタは電子機器の心臓部として精密な信号処理や効率的な電力制御を支える存在となります。


トランジスタの歴史:誕生から現代まで

トランジスタの起源は1947年、アメリカ・ベル研究所での開発にさかのぼります。それまで主流だった真空管(電子管)に代わり、小型・低消費電力・長寿命という特徴を備えた「点接触型トランジスタ」が世界初の半導体スイッチとして誕生しました。1948年には面接触型バイポーラトランジスタ(BJT)が実用化され、その後1950年代から1960年代にかけてシリコン基板製トランジスタへと進化。これがIC(集積回路)の発展を大きく後押ししました。

1970年代以降はMOSFETの研究が進み、1980年代には低オン抵抗かつ高速スイッチング可能なパワーMOSFETが登場。省エネ家電やパソコン電源、車載用電源回路などに広く使われるようになります。さらに近年ではSiC(シリコンカーバイド)やGaN(窒化ガリウム)といった化合物半導体トランジスタが登場し、より高耐圧・高周波で低損失のパワーデバイスとして注目を集めています。

トランジスタの歴史は「微細化」と「高機能化」の歴史でもあります。半導体プロセス技術の進歩により、ナノメートルオーダーの微細構造を持つCMOSトランジスタはシリコンチップ上に数十億個を集積可能となり、スマートフォンやスーパーコンピュータの演算能力を飛躍的に向上させました。こうしてトランジスタは、真空管時代の“巨大で熱い”電子回路を完全に置き換え、現代の情報社会を支える基盤技術へと成長しました。


トランジスタの種類:BJT・MOSFET・JFETなどの特徴比較

トランジスタを大きく分類すると、主に BJT(バイポーラトランジスタ)、MOSFET(金属酸化膜半導体FET)、JFET(接合型FET)の3種類があります。どれも3端子を持ちますが、動作原理や用途に応じて使い分けます。

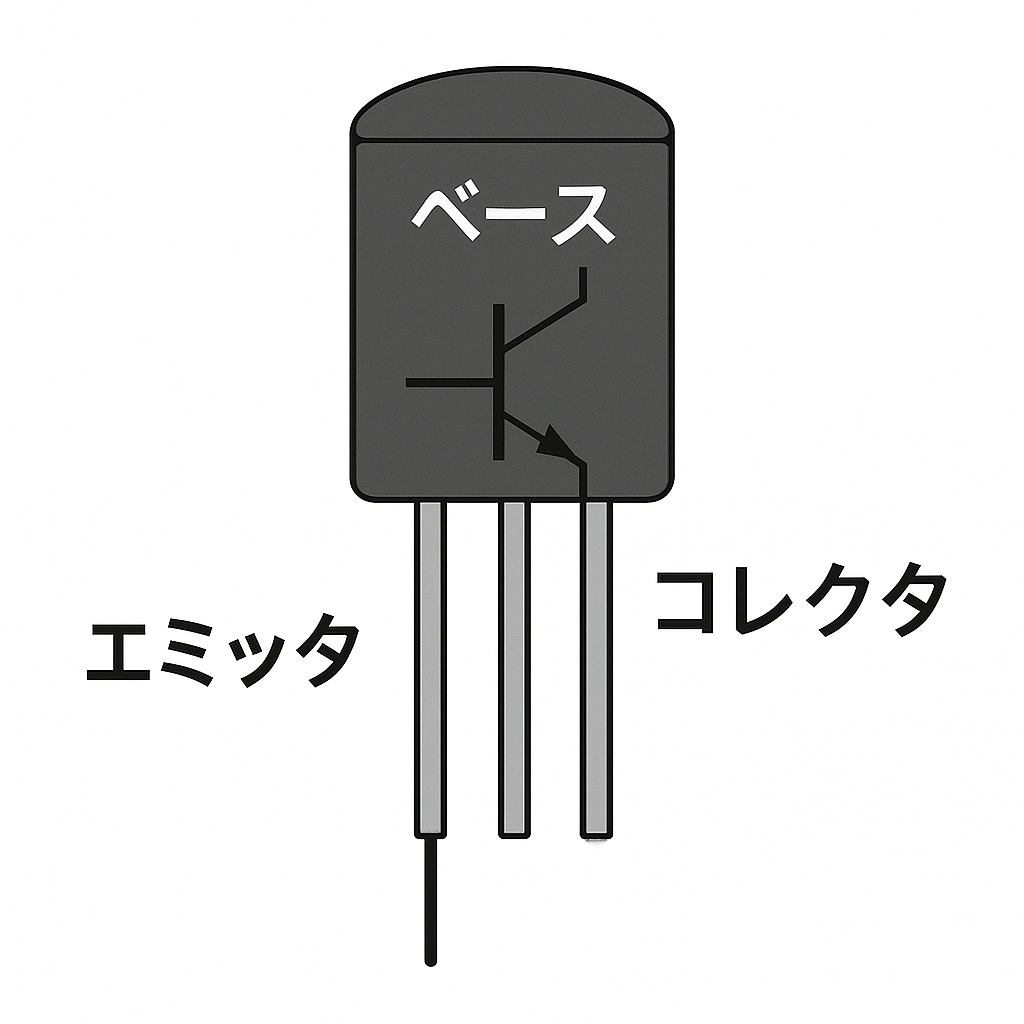

BJT

  • BJT(NPN/PNP)
    • 動作原理:ベース電流を流すことでコレクタ―エミッタ間に大電流を通す
    • 特徴:増幅率(β)が高く、アナログ増幅回路に適するが、ベース駆動に電流が必要
    • 用途:マイクプリアンプ、オーディオアンプ、アナログ信号増幅
  • MOSFET(Nチャネル/Pチャネル)
    • 動作原理:ゲート電圧でチャネルを開閉し、ドレイン―ソース間の電流を制御
    • 特徴:入力インピーダンス非常に高く、ゲート電流ほぼゼロ。高速スイッチングが可能
    • 用途:電源スイッチ(DC-DCコンバータ)、モータドライバ、デジタル回路スイッチ
  • JFET
    • 動作原理:ゲートに逆バイアスをかけることでチャネル幅を調整
    • 特徴:ノイズ特性が良好で、ゲートリーク電流が小さい
    • 用途:RF増幅、センサ信号前段、アナログスイッチ

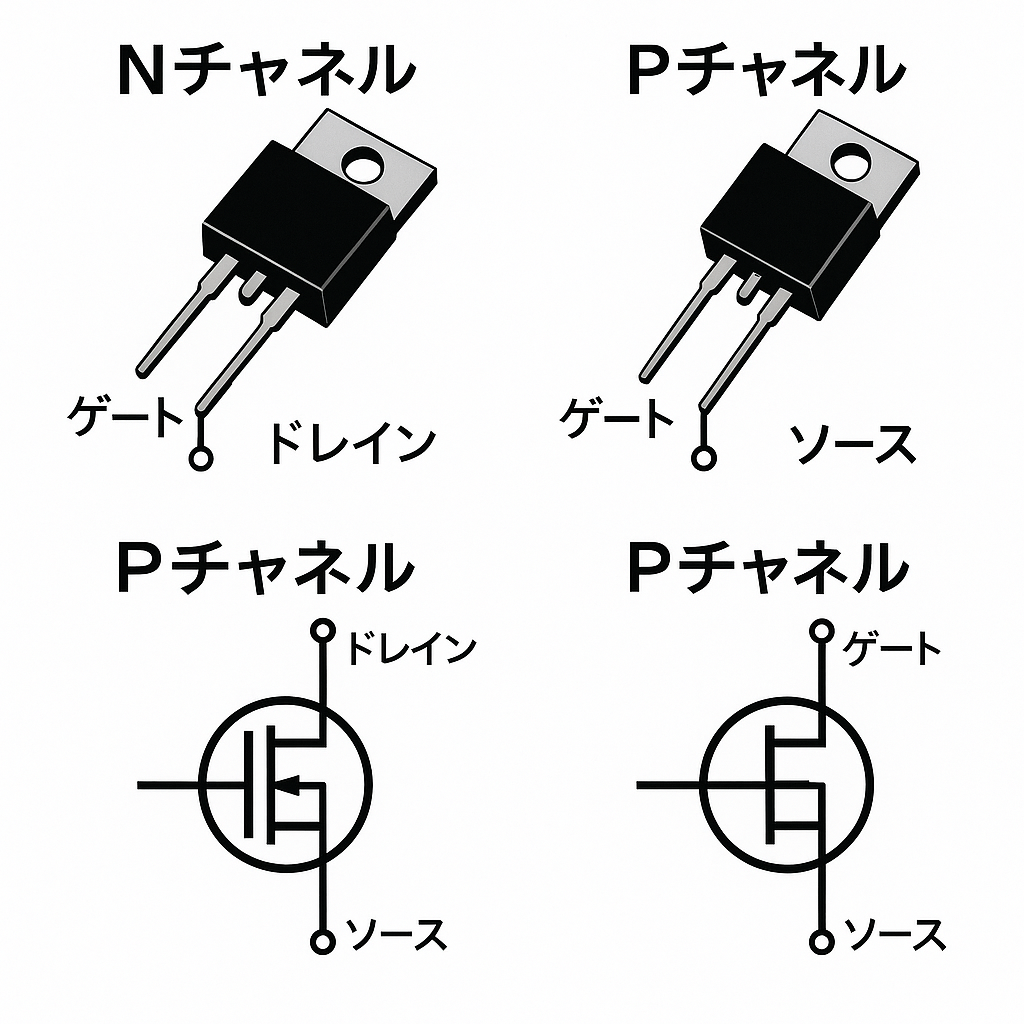

MOSFET
JFET

加えて、IGBT(パワーMOSFET+BJT特性の融合)や、次世代のSiC/GaNトランジスタなど、特定の用途向けに高耐圧・高周波で低損失を実現した派生デバイスも登場しています。選定時は「制御したい信号の大きさ」「必要なスイッチング速度」「電力損失」「ノイズ特性」などを総合的に比較しましょう。


トランジスタの使い方と応用例:どこでどう役立つのか

トランジスタは増幅とスイッチングの両面で活躍し、私たちの身の回りのあらゆる電子機器に組み込まれています。主な応用例をいくつか見てみましょう。

  1. オーディオアンプ
    • BJTで構成されるクラスA/ABアンプは音声信号を高忠実度で増幅。ステレオ機器やヘッドフォンアンプで採用。
  2. マイコン・デジタル回路のスイッチング
    • MOSFETによる高速ON/OFF制御で、マイコンのGPIOピンから大電流のLEDやリレーを駆動。
  3. 電源回路(DC-DCコンバータ)
    • パワーMOSFETをスイッチ素子として使い、バッテリー電圧を安定化。スマホやノートPC、電気自動車に必須。
  4. モータドライバ
    • 電動工具やロボットのブラシレスモータ制御にMOSFETやIGBTを使ったHブリッジ構成を採用。高効率・高出力を実現。
  5. 無線通信(RF)回路
    • JFETやGaNトランジスタの高周波増幅特性を活かし、Wi-Fiや5G基地局、レーダーの送受信部で利用。
  6. センサ信号処理
    • 微小電流センサ出力をBJTで増幅し、アナログ-デジタル変換(ADC)に渡す前段回路に組み込む。

このように、トランジスタは「小さな信号を大きくする」「電力を効率よく制御する」ためのキーコンポーネントとして、電子機器の性能や省電力化を支えています。設計者は用途に合わせてトランジスタの特性を理解し、適切なゲート/ベースバイアス設計や放熱対策を行うことで、安定した高性能回路を構築できます。

選定ポイントと回路設計のコツ

まず、トランジスタを回路に組み込む際は「何を目的に使うのか」を明確にし、それに合った特性を持つ素子を選ぶことが重要です。ここでは代表的な選定ポイントと、初心者でも押さえておきたい設計のコツを解説します。

1. 必要な特性を整理する

  • 増幅用途
    • 増幅率(β):高いほど入力信号を大きく増幅できる。小信号アンプにはβが大きいBJTを。
    • ノイズ性能:低ノイズトランジスタ(例:音響用BJT)を選ぶと音質やセンサ信号がクリアに。
  • スイッチング用途
    • R<sub>DS(on)</sub>(オン抵抗):小さいほどスイッチング損失が減り、効率が上がる。
    • Q<sub>gd</sub>(ゲートチャージ):小さいほどゲートの充放電が速く、高速ON/OFFに適する。
    • 耐圧:使用する回路の電圧より余裕ある定格を選択。

2. バイアス回路の設計

  • BJTの場合
    • ベース電流を安定的に流すため、ベース抵抗を設定。ベース電流=コレクタ電流/βで概算し、抵抗値を決定。
    • エミッタ抵抗を使う「エミッタ帰還」で温度変化によるバイアスズレを抑制。
  • MOSFETの場合
    • ゲートしきい値電圧(V<sub>GS(th)</sub>)に注意し、確実にオンになるゲートドライブ電圧を確保。
    • ロジックレベルMOSFETなら5V、ゲートドライバICを使えば10〜12V駆動も可能。

3. 熱設計とパッケージ選定

  • ヒートシンクの検討:電力損失(I<sup>2</sup>×R<sub>DS(on)</sub>×デューティ比)を算出し、必要に応じてパッケージにヒートシンクや放熱パッドを取り付け。
  • パッケージタイプ:TO-220やDPAKなど、大電流用途では放熱性に優れたパッケージを。小信号用途はSOT-23など小型パッケージでOK。

4. 周辺部品の選び方

  • ベース/ゲート抵抗:スイッチング速度を制御すると同時に、過渡ノイズの抑制にも効果的。数Ω〜数十Ωを試して最適値を探る。
  • スナバ回路:高速スイッチングによる過渡的な電圧ピークを抑え、デバイス破壊を防止。RCスナバやツェナー+抵抗構成が一般的。
  • バイパス/デカップリングコンデンサ:電源ラインのノイズやリップルを抑えるため、素子近傍に0.1μF〜1μFのセラミックコンデンサを配置。

5. シミュレーションと試作

  • SPICEシミュレーション:LTspiceなど無料ツールで、負荷変動時の波形や熱特性を事前確認。
  • 試作評価:実際にブレッドボードや基板で動作確認し、測定器(オシロスコープ、サーマルカメラ)を使って波形・発熱をチェック。

これらのポイントを踏まえて設計することで、狙った性能を確実に引き出し、回路の信頼性向上につなげることができます。


まとめ:トランジスタを使いこなそう

  1. 用途に合わせた特性選定
    増幅回路ならβやノイズ特性、スイッチ用途ならR<sub>DS(on)</sub>やQ<sub>gd</sub>など、必要なパラメータを整理してから素子を選ぶことが大前提です。
  2. バイアスと熱設計の徹底
    正しいバイアス設計と、放熱対策はトランジスタの基本。特にパワー用途では熱暴走を防ぐためのヒートシンク設計を怠らないようにしましょう。
  3. 周辺部品とレイアウトの工夫
    ゲート/ベース抵抗、スナバ回路、デカップリングコンデンサなど、周辺部品を最適に配置することで、スイッチングノイズや振動による誤動作を抑えられます。
  4. シミュレーション→実験の反復
    SPICEでの挙動検証と、実際の動作確認を繰り返すことで、設計精度を高め、トラブルシュートの時間を短縮できます。

トランジスタは電子回路の“司令塔”として、小さな信号を大きくしたり、電力を精細に制御したりと、その可能性は無限大です。本記事で紹介した基礎から設計のコツまでを活用し、ぜひあなたのプロジェクトに最適なトランジスタ回路を構築してみてください。
